一 產品概述
? ? iVS101系列智能振動分析儀由無線振動傳感器和振動采集APP組成，并提供云服務支持；? ? ?可監測旋轉機械的三個方向的絕對振動，輸出振動的加速度或速度測量值和動態波形，并提供完整的本地分析工具。? ? ? iVS101系列還支持接觸點或紅外溫度監測。產品功能全面覆蓋測振筆、振動分析儀。? ? 可應用于風機、壓縮機、電機、泵、齒輪箱、軋機等，既可進行離線式監測，又可以方便地建立起在線監測系統。
? ??最新的iVS101G智能振動分析儀升級了長波形模式，對于有瞬態過程監測、周期性故障診斷、隨機振動與非線性分析、低速設備監測、標準符合性測試需求的用戶更加適配。
二 技術指標
iVS101G在保有iVS101-智能振動分析儀-（藍牙）無線傳感器的所有功能：波形采集、幅值采集、可充電、紅外測溫。
額外增加：長波形采集模式
采集時長與與采樣率、通道數量相關。
例如：在3 方向測量的前提下采樣率1000Hz ，采樣時長600 秒；采樣率2000Hz，采樣時長300 秒，以此類推。
額外升級：藍牙4.2→藍牙5.1
傳輸速度更快，基本上可以做到實時采集與實時傳輸。
APP可兼容各個版本振動分析儀
三 長波型采集典型應用
1. 瞬態過程監測
應用場景：設備啟停、負載突變、工藝切換（如泵閥開閉）等非穩態工況。
作用：捕捉瞬態振動特征（如共振峰值、轉速穿越臨界速度時的響應），避免短時采樣遺漏關鍵信息。
2.周期性故障診斷
應用場景：齒輪箱、軸承、皮帶傳動等存在周期性故障（如點蝕、斷齒）的設備。
作用：長時數據可覆蓋多個故障周期（尤其是低頻故障），提高信噪比，便于通過時域同步平均（TSA）或階次分析提取微弱故障信號。
3. 隨機振動與非線性分析
應用場景：風力發電機葉片、大型結構件受隨機風載或流體機械（如壓縮機）的湍流激勵。 作用：統計特性（如峭度、峰值因子）需足夠長的數據保證穩定性；非線性系統（如松動、摩擦）的混沌特征需長時間觀測。 4. 低速設備監測 應用場景：大型回轉設備（如水泥磨機、船舶推進軸系）轉速極低（＜1Hz）。 作用：單次采集需覆蓋多個旋轉周期，否則FFT頻率分辨率不足（Δf=1/T，T為采樣時長）。 5.標準符合性測試 應用場景：ISO 10816（振動烈度評估）、API 670（機械保護系統）等標準要求。 原因：部分標準明確規定最小采樣時長（如5分鐘），避免誤判。
四 長幅值采集界面
五 聯系方式
? ? ?1.官方網站：www.fantagr.com
? ? ?2.熱線電話：010-63521882 400-894-5518
3.公司郵箱：sales@vmif.com
4.公司地址：北京市大興區盛坊路2號儀表基地
]]>
一、簡介
GF-20型功率放大器,用來推動小激振器,振動臺,揚聲器等負載。其可使用頻率從DC到100KHZ,輸出功率為10/20VA(10Ω/5Ω）。
此放大器,可以采用電流負反饋和電壓負反饋,成為低輸出阻抗的電壓發生器或高輸出阻抗的電流發生器。
二、面板說明
三、使用方式
四、主要指標
五、GF系列功率放大器
六、聯系方式
轉子臺訪談
陳工是軟件開發工程師，她經常用微型轉子臺做一些和軟件調試、測試的工作，聽一聽她有什么感受
問題1
問：這個微型轉子臺您使用比較多，請問您對這個產品有什么感受？
答： 首先它比較輕巧，功能上又能滿足大部分需要。我覺得用它來做一些軟件調試、測試的工作比較方便。另外，這個產品還可以用來教學、展覽、客戶展示等。
問題2
問：您的具體使用場景是什么樣的？
答： 我在做軟件開發的過程中，主要使用微型轉子臺產生一些數據，模擬旋轉設備的故障特征，然后驗證軟件的算法是否正確。也用這個轉子臺來做一些軟件基本功能的測試工作。這臺轉子臺上，我們安裝了磁電式速度傳感器、壓電式加速度傳感器、電渦流傳感器、轉速傳感器。配合數據采集器，軟件就可以采集到加速度、速度、位移、轉速等信號。另外，轉子臺電機的轉速、負載是可以調節的。我們可以很方便地采集到各種想要的數據，以及試驗各種數據采集的方式。
問題3
問：有時候您會把這個轉子臺和便攜式振動校準儀JX-3b配合使用，為什么？
答： 微型轉子臺有一個工作轉速A，我把有些傳感器放在JX-3B上，設置另一個轉速B，轉速B 可以是轉速A的倍數，這樣我們可以模擬不同頻率的信號，驗證故障診斷算法的正確性。
問題4
問：請舉一個故障模擬的例子
答： 最簡單的一個例子，我在配重盤上加了一個配置塊，就出現了不平衡的故障特征，它的體現就是一倍頻高。
問題5
問：謝謝您，您對這個產品有什么建議？
答：希望有一個集成度更高、更美觀方便的控制箱，我了解到產品部門正在做這方面的改進。
一、產品概述
可用于教學演示、展覽展示以及做動態試驗研究用。結構緊湊、體積小、運轉方便、演示項目多、測試手段先進。
二、技術規格
ZHS-2型轉子實驗臺技術規格：
1、機械部分有機玻璃罩住，也可打開方便更換傳感器；
2、振動傳感器安裝位置開螺孔，方便安裝更換不同傳感器；
3、滾動軸承可更換也可安裝故障軸承，滾動軸承支架可以制造聯軸器不對中異常，故障軸承可以做模擬故障試驗；
4、配重盤可根據需求加裝配重塊，制造不平衡故障；
5、交流電機：電機功率為200w，額定轉速為3000rpm，最高轉速為3200rpm，驅動器直流24V 供電，3相交流輸出，具有485接口。
6、電磁制動器：額定扭矩為0.5 N.m
ZHS-2型轉子試驗臺配置：
三、結構外形
結構組成圖
外形尺寸：長625mm*寬260mm*高135mm（可定制）
轉子臺實驗系統實物圖
四、可完成實驗
配合采集系統可以完成以下實驗：
1.轉子的臨界轉速測量
2.轉子結構形式的變化對臨界轉速的影響
3.軸承座及臺體振動測量
4.轉子轉動過程中摩擦引起的振動
5.轉子振動的基頻、倍頻和變頻
6.非接觸測量軸的徑向振動和軸向位移
7.轉子啟停機的伯德圖
8.轉子啟停機的極坐標圖
9.轉子啟停機的級聯圖
10.轉子啟停機的全級聯圖
11.轉子的不平衡故障模擬
12.轉子動平衡（單面）
13.轉子摩擦實驗
14.轉子振動信號的時域、頻譜、自/互相關、包絡、倒頻譜、軌跡等圖形分析測試過程的存儲回放功能
五、軟件系統
系統組成圖
系統界面圖
一、產品概述
VT300Pro 是一款包括機械狀態監測和故障診斷等功能的便攜式振動分析儀。它采用模塊化設計，用戶可根據自己需求選擇，主要包括數據采集模塊，分析儀模塊，動平衡模塊等。每個模塊都可選擇單或雙通道工作模式。
VT300Pro 具備完善的路徑點檢與高級分析，包括：
- 路徑化現場數據采集
- 現場動態數據分析
- 多種特征值計算列表
- 現場做動平衡測試
- 特征值是工況信息最基本的標準之一，尤其是針對動態數據，VT300 具備多種特征值計算模式，容納更加復雜的工況信息。包括：峰值、峰峰值、均方根、裕度因數、峭度因數、1X，2X，3X等。
- 本機即可完成路徑測點配置：無須在PC機上安裝復雜的路徑管理軟件，可以在本機上完成路徑編輯規劃。
- 完善的振動數據管理、保護機制：為用戶設備的長期監測提供堅實數據支撐。
- 提供了兼容型的數據格式，數據可以直接導入本公司的STS1000機械狀態監測分析系統，從而得以使用STS1000強大的分析、診斷功能。（注：STS1000系統是需要額外付費的軟件）
- 數據也可以直接上傳到云服務器，便于遠程分析和診斷。用戶通過 PC 或者移動設備（手機、平板等）的瀏覽器，訪問遠程監控系統，隨時隨地了解設備的運行狀況， 查看設備狀態，指標曲線，特征數據，趨勢報表等。
二、技術指標
- 采樣長度：最高每通道16384點
- 采樣頻率：最高25.6KHz
- 傳感信號通道：支持磁電或壓電型（4mA恒流源）（儀器標配2個壓電型加速度傳感器）
- 測量頻率范圍：加速度：0.5Hz～10KHz(需要使用加速度傳感器）；速度：10Hz～1000Hz (需要使用速度傳感器）
- 量程：加速度 ：0～199.9 m/s2；速度：0～199.9 mm/s
- 顯示屏：LCD 液晶，7〞，1024×600像素
- 人機交互：觸摸屏
- 存儲容量：8G（可擴展）
- 通訊：儀器主機：使用低功耗藍牙技術。顯示屏部件支持：藍牙/WIFI/蜂窩移動網絡。
- 鋰電池：主機（不含屏幕組件）可工作20小時
- 供電：15VDC
- 外殼：密封，IP65
- 貯存溫度范圍：-20—+60℃
- 工作溫度范圍：-10—+50℃
- 尺寸：235×170×70（單位：mm）
- 重量：2Kg
三、配置傳感器
一般標配兩個傳感器：
（1）YDI-12A-I 壓電式加速度傳感器
- 供電的恒流源電流為 2 ～ 10mA，典型值為 4mA，
- 電源電壓18 ～ 30V， 典型值為 24V。
- 靈敏度：100mV/g
- 頻率范圍：0.5~10,000 Hz
- 量 程 ：±50 g (PK)
- 線性度 ：±10 %
（2）CD-21 磁電式速度傳感器
- CD-21：該兩種傳感器均分為，垂直和水平兩種安裝形式，例如：CD-21-C（垂直），CD-21-S（水平）。
- CD-21T：該產品不分垂直型，水平式，但必須在垂直或水平方向使用，其他任意角 度使用輸出值不準確。
| 型號 | CD-21-C | CD-21-S | CD-21-T | |
| 主要指標 | 靈敏度 | 280mV/cm.s-1 | 280mV/cm.s-1 | 200mV/cm.s-1 |
| 精度 | 2% | 2% | 2% | |
| 頻率范圍 | (10~1000)Hz | (10~1000)Hz | (10~1000)Hz | |
| 頻響（頻率下限[+1,-3dB]） | 10% | 10% | 10% | |
| 重量 | 180 | 180 | 170 | |
| 外形尺寸 | φ35×74 | φ35×74 | φ33×70 | |
| 安裝方式 | M8 螺釘,磁座 | M8 螺釘,磁座 | M8 螺釘,磁座 | |
| 輸出方式 | 四芯航空插頭 | 四芯航空插頭 | Q9 高頻插頭 |
選配傳感器：
GZS-1 傳感器發射光束到旋轉軸上，在旋轉軸上的反光標志產生每轉一個反光脈沖，于轉速測量和動平衡相位基準。
工作溫度范圍: 0-50℃(常溫型)，0-70℃(高溫型)
轉速測量范圍: 1 ~ 60000 轉/分
探頭到軸的工作距離: 5-60cm(標準型，與工作環境有關） 注意：轉速傳感器需要客戶單獨選購。
]]>
一、產品概述
iVS101A系列智能振動分析儀由無線振動傳感器和振動采集APP 組成，并提供云服務支持。
iVS101A可以監測旋轉機械的三個方向的絕對振動，輸出振動的加速度、速度或位移測量值和動態波形，并提供完整的本地分析工具。
iVS101A還支持溫度監測。產品功能全面覆蓋測振筆、振動分析儀，可應用于風機、壓縮機、電機、泵、齒輪箱等，既可進行離線式監測，又可方便地建立起在線監測系統。
無線傳感器采用特殊的隔離式設計，使內部元件與外殼體完全隔離，密封性能好，防水、防油污，耐磨，防電磁干擾，適用于惡劣的工業環境。
本次升級增加了紅外測溫和可充電的兩個可選功能。
二、產品升級
A.可充電
iVS101A 振動分析儀新增適配了可充電款電池，省卻了舊款中更換電池的繁瑣步驟，更加適用于無線巡檢，且無需更換電池，更加經濟實惠； 只需要打開傳感器上蓋，就可以通過 Micro USB數據線進行充電。
電池容量：1600mAh； 一個半小時即可充滿電，過程中有指示燈顯示充電狀態。
B.紅外測溫
標準版的iVS101A振動分析儀采用的是接觸式的測溫方法，此種方式獲取數據的速度相對較慢； 因此，我們給iVS101新增了紅外測溫功能,只需將紅外測溫探頭對準被測點，就可以快速的獲得被測點溫度數據。
可測溫度范圍： -20~300℃,分辨率為0.1 ℃。
產品詳細參數見：http://www.fantagr.com/627.html
三、產品選型
| 型號 | 產品描述 |
| iVS101A | 智能振動分析儀 |
| 代碼 | 頻率范圍 |
| H | 高頻（10~8000Hz） |
| N | 標準 （10~1600Hz） |
| L | 低頻 （2~1600Hz） |
| 代碼 | 磁座選項（可選） |
| CZ20 | 馬蹄型 |
| CZ4 | 平板型 |
| 代碼 | 危險場所認證選項（可選） |
| Ex | 本安認證 |
| 新增代碼 | 電池（可選） |
| R | 可充電電池（默認為普通電池） |
| 新增代碼 | 測溫方式（可選） |
| I | 紅外非接觸式測溫（默認為接觸式測溫） |
產品升級
產品概述
- GZ-10系列信號調理監測儀可以對信號進行處理、采集、計算、實時顯示；可以在線監測旋轉機械的絕對振動，如機殼振動，軸瓦振動，機架振動等。
- GZ-10型可以接入電荷型壓電傳感器，內置電荷放大器，將電荷量轉換成電壓信號，并對信號進行調理濾波、采集運算，實時顯示測量值。
- GZ-10系列采用新一代的觸摸顯示屏，在屏幕顯示實時測量數據。同時可以方便地進行參數設置，支持在線修改傳感器的靈敏度，和對產品進行校零操作。
- GZ-10系列產品由于自身的特點，維護量非常小，使用簡單。GZ-10系列產品廣泛用于各大學院的實驗教學工作。
產品參數
技術指標
- 供電電源：220VAC
- 功率：10W
- 輸入：壓電加速度傳感器（電荷型）
- 輸出：實時測量顯示（4.3 寸彩色觸摸屏，480*800分辨率）
- 量程：0-2000m/s2（峰值）（與傳感器靈敏度有關）
- 頻率響應：5Hz～1kHz
- 安裝形式：桌面式
物理指標
- 尺寸：(高)12* (寬)31* (深)26 (單位:cm)
環境指標
- 工作溫度：-20~+70℃
- 環境濕度：35-95%RH
接線
| 名稱 | 功能 |
| 輸入SIG IN | GZ-10監測儀的傳感器信號輸入。接口為：M5接頭。接壓電式加速度傳感器，例如YD-1型壓電傳感器。 |
| 電源 | 接220VAC電源線。 |
| 開關 | 按下到ON檔位為開啟監測儀工作；到OFF檔位為監測儀關閉。開啟后監測儀前面板PWR指示燈亮，同時觸摸屏屏幕亮起，自動啟動采集工作、顯示當前實時測量值。 |
傳感器輸入：
- 接線接口位于調理監測儀的前面板的右下位置，為M5接口，可方便地與電荷傳感器線纜接口連接。
電源輸入：
- GZ-10電源輸入為220VAC，電源接口位于后面板的右側。
關注我們

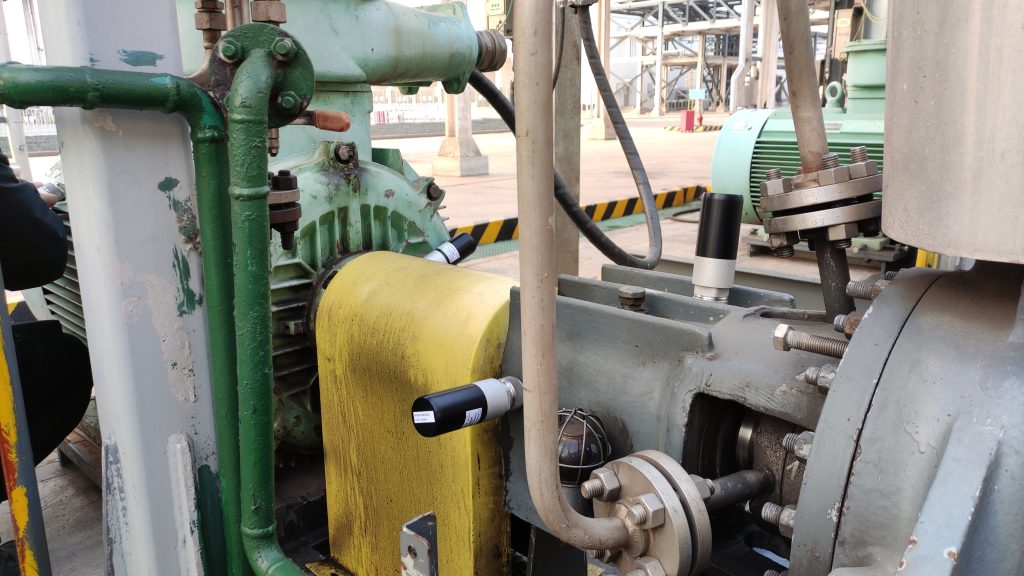

設備應用現場

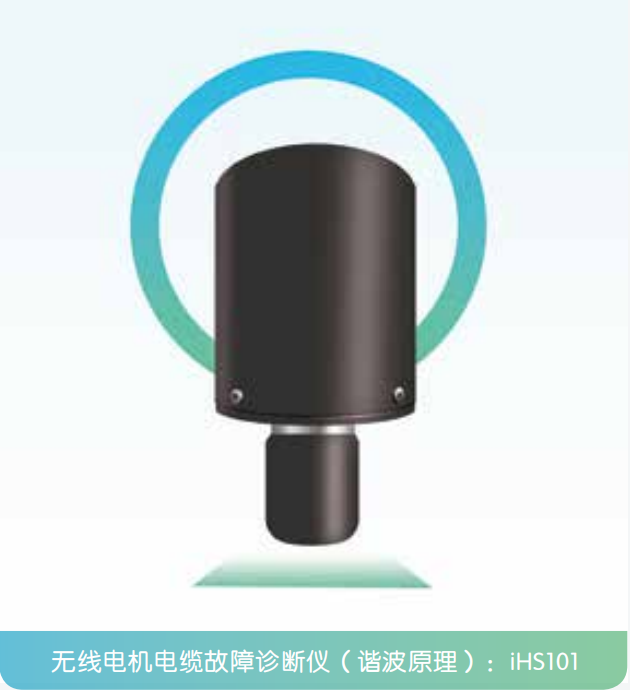

電氣設備有異常和劣化，就會有高次諧波發生。不同電氣設備，不同部位出現異常、劣化等情況時，所產生的諧波種類 和含有率不同，利用諧波對設備運行狀態進行監測是全新的技術。通過采用非接觸式傳感器，提取在運轉的電氣設備 的電流各次諧波信號，處理、分析，并與專家數據庫比對，形成專家分析報告，進行電機部及負載部的故障診斷。

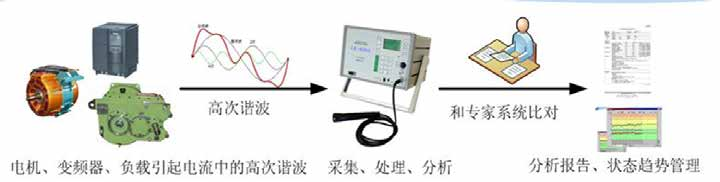

通過采用非接觸式傳感器，提取在運轉的電氣 設備的電流各次諧波信號，處理、分析，并與專 家數據庫比對，形成專家分析報告，多次診斷， 形成“設備病歷”，進行趨勢化管理。

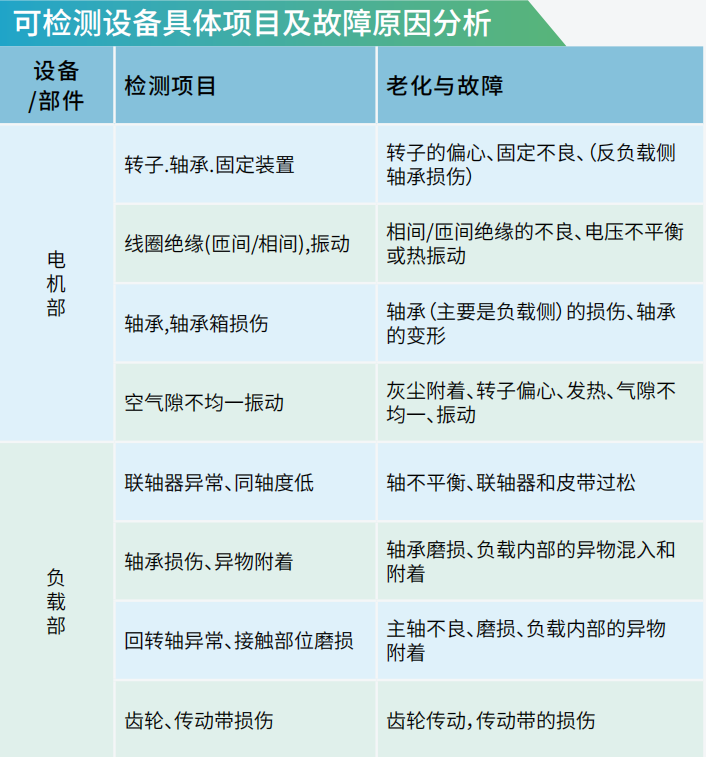

二、可檢測設備具體項目及故障原因分析
三、技術特點
- 狀態檢測、預知問題隱患：電氣設備正常運行時檢測，無需停電，不影響 生產，真實反應設備運行狀態，對需24小時運轉的設備尤為重要。
- 檢測全面：可以同時檢測設備電氣和機械部分的運行狀態。
- 非接觸檢測：只是用諧波感應器在電纜表面提取電流諧波信號，非接觸， 對設備設備不會構成任何影響
- 分析簡單：無需頻譜分析，無需專業人員，可遠程監控電機的運行狀態。
- 趨勢管理：趨勢化管理對問題的定位更精確，有效減少和防止因設備突 然故障造成的意外停產事故。
四、功能特點
- AD: 16位 ；內置低通濾波器，濾波器3db帶寬 ，20KHZ ；內置可編程放大器，放大倍數 1~100
- 輸入阻抗：不小于100K歐
- 最高采樣頻率：100KHZ
- 信號頻率：20Hz～200Hz
- 計算： 2～50次諧波分量
- 數據格式：單精度浮點數
- 無線鏈接：Bluetoooth/Zegbee

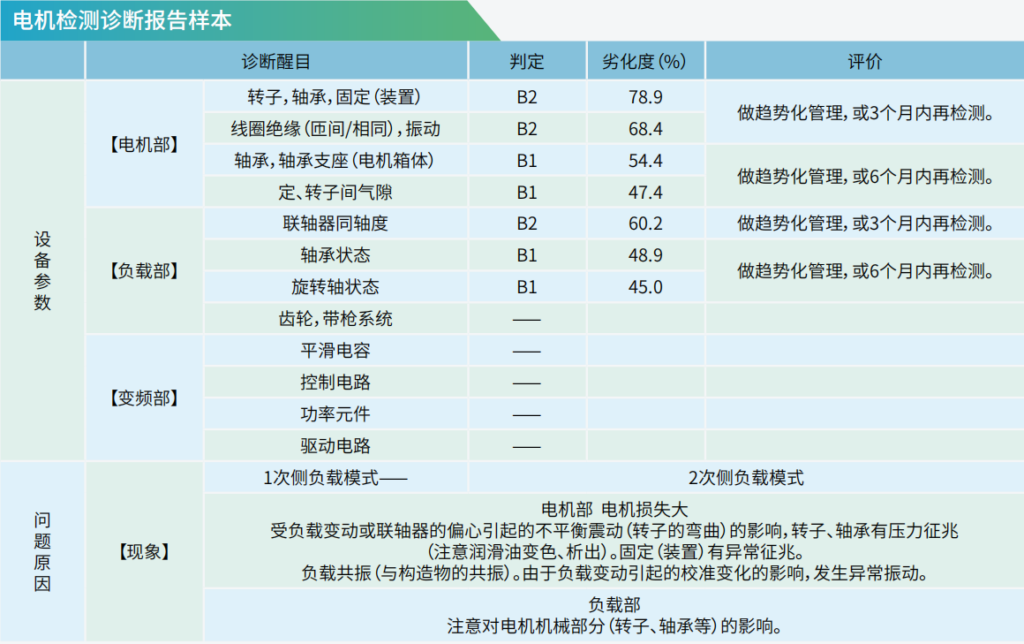

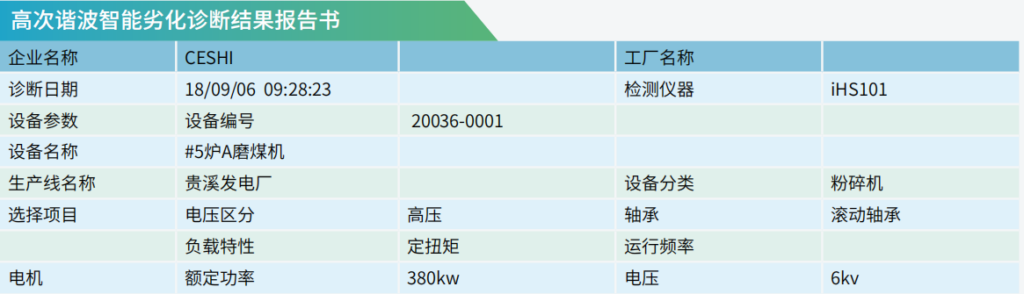

五、電機檢測診斷報告樣本
