一、產品概述

VT300Pro 是一款包括機械狀態監測和故障診斷等功能的便攜式振動分析儀。它采用模塊化設計，用戶可根據自己需求選擇，主要包括數據采集模塊，分析儀模塊，動平衡模塊等。每個模塊都可選擇單或雙通道工作模式。

VT300Pro 具備完善的路徑點檢與高級分析，包括：

• 路徑化現場數據采集
• 現場動態數據分析
• 多種特征值計算列表
• 現場做動平衡測試
• 特征值是工況信息最基本的標準之一，尤其是針對動態數據，VT300 具備多種特征值計算模式，容納更加復雜的工況信息。包括：峰值、峰峰值、均方根、裕度因數、峭度因數、1X，2X，3X等。
• 本機即可完成路徑測點配置：無須在PC機上安裝復雜的路徑管理軟件，可以在本機上完成路徑編輯規劃。
• 完善的振動數據管理、保護機制：為用戶設備的長期監測提供堅實數據支撐。
• 提供了兼容型的數據格式，數據可以直接導入本公司的STS1000機械狀態監測分析系統，從而得以使用STS1000強大的分析、診斷功能。（注：STS1000系統是需要額外付費的軟件）
• 數據也可以直接上傳到云服務器，便于遠程分析和診斷。用戶通過 PC 或者移動設備（手機、平板等）的瀏覽器，訪問遠程監控系統，隨時隨地了解設備的運行狀況， 查看設備狀態，指標曲線，特征數據，趨勢報表等。

二、技術指標

• 采樣長度：最高每通道16384點
• 采樣頻率：最高25.6KHz
• 傳感信號通道：支持磁電或壓電型（4mA恒流源）（儀器標配2個壓電型加速度傳感器）
• 測量頻率范圍：加速度：0.5Hz～10KHz(需要使用加速度傳感器）；速度：10Hz～1000Hz (需要使用速度傳感器）
• 量程：加速度 ：0～199.9 m/s²；速度：0～199.9 mm/s
• 顯示屏：LCD 液晶，7〞，1024×600像素
• 人機交互：觸摸屏
• 存儲容量：8G（可擴展）
• 通訊：儀器主機：使用低功耗藍牙技術。顯示屏部件支持：藍牙/WIFI/蜂窩移動網絡。
• 鋰電池：主機（不含屏幕組件）可工作20小時
• 供電：15VDC
• 外殼：密封，IP65
• 貯存溫度范圍：-20—+60℃
• 工作溫度范圍：-10—+50℃
• 尺寸：235×170×70（單位：mm）
• 重量：2Kg

三、配置傳感器

一般標配兩個傳感器：

（1）YDI-12A-I 壓電式加速度傳感器

• 供電的恒流源電流為 2 ～ 10mA，典型值為 4mA，
• 電源電壓18 ～ 30V， 典型值為 24V。
• 靈敏度：100mV/g
• 頻率范圍：0.5~10,000 Hz
• 量 程 ：±50 g (PK)
• 線性度 ：±10 %

（2）CD-21 磁電式速度傳感器

• CD-21：該兩種傳感器均分為，垂直和水平兩種安裝形式，例如：CD-21-C（垂直），CD-21-S（水平）。
• CD-21T：該產品不分垂直型，水平式，但必須在垂直或水平方向使用，其他任意角 度使用輸出值不準確。

選配傳感器：

GZS-1 傳感器發射光束到旋轉軸上，在旋轉軸上的反光標志產生每轉一個反光脈沖，于轉速測量和動平衡相位基準。

工作溫度范圍: 0-50℃(常溫型)，0-70℃(高溫型)

轉速測量范圍: 1 ~ 60000 轉/分

探頭到軸的工作距離: 5-60cm(標準型，與工作環境有關） 注意：轉速傳感器需要客戶單獨選購。

一、概述：

　　STH33主要用于機械設備的振動位移、速度（烈度）和加速度三參數的測量，利用該儀器在軸承座上測得的數據，對照國際標準ISO2372，或者利用企業、機器的標準，就可確定設備(風機、泵、壓縮機、電機等)當前所處的狀態(良好、注意或危險等)。

STH33筆式振動測量?jī)x分兩種形式，傳感器外置式和傳感器內置式，重約100克，攜帶方便，使用簡單。

二、技術指標：

　　振動探頭 壓電式加速度傳感器

　　測量范圍 加速度：0.1-199.9m/s2 peak（rms×1.414）

　　速度：0.1-199.9mm/s rms

　　位移：1-1999μm p-p（rms×2.828）

　　測量精度 ±5% ±2個字

　　頻率范圍 加速度：10Hz-15KHz

　　速度：10Hz-1KHz

　　位移：10Hz-1K

　　通道數 1

　　顯示： 3-1/2數字顯示

　　電源： 電池

　　環境溫度：-40～+85℃

　　尺寸 ：150×25×20（mm）

　　重量 ：100克（包括電池、傳感器）

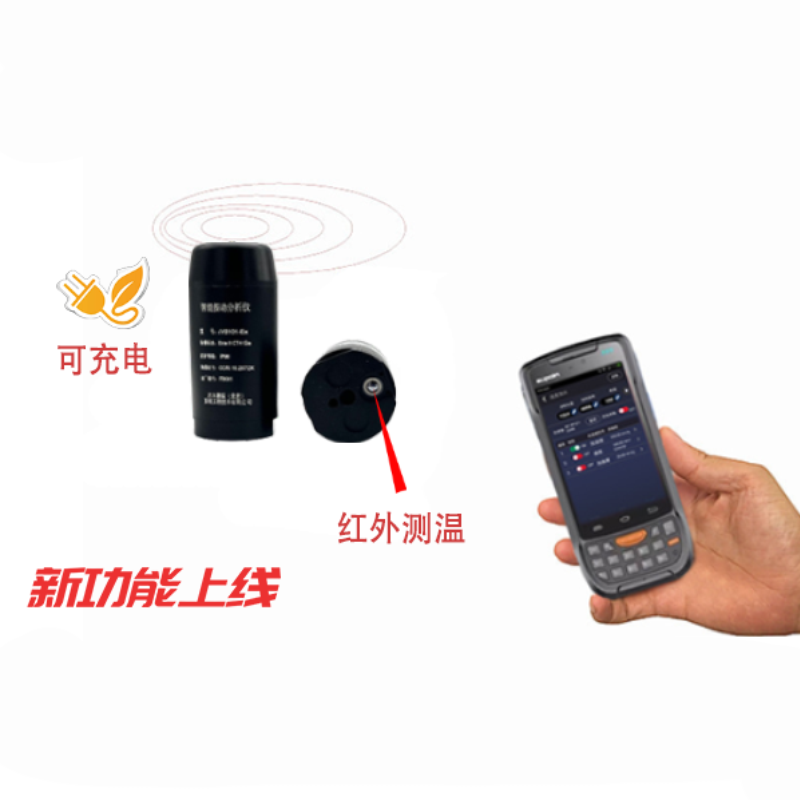

巡檢人員按照巡檢計劃隨身攜帶無線傳感器，使用磁座吸附在被測設備上。通過手持式移動終端X9采集并接收振動傳感器采集的信號，從而查看設備的運行情況。此外還可通過移動終端的WIFI或移動網絡，將數據上傳到云服務器，通過WEB管理監測系統查看并分析數據。無線傳感器自動收集有用的振動信號，基于通用的Android平臺的APP顯示整體振動數據，即時、有效和可靠的對機械或軸承狀態進行評估。

特點

• 可靠和快速的無線數據傳輸（低功耗Bluetooth/Nb-IoT），省卻布線麻煩
• 體積小，重量輕，手持式，便于攜帶
•  多通道，一體化設計，支持XYZ三方向監測
•  低功耗設計，長時間工作無需更換電池或充電
•  手持式移動終端X9自帶APP，作為數據采集、顯示單元
•  由工作人員根據巡檢計劃進行數據采集
• 振動分析APP具有分析功能
•  裝有振動分析APP的其它移動設備（手機或平板)也可隨時通過傳感器進行數據采集

概述

巡檢人員按照巡檢計劃隨身攜帶無線傳感器，使用磁座吸附在被測設備上。通過手持式移動終端X9采集并接收振動傳感器采集的信號，從而查看設備的運行情況。此外還可通過移動終端的WIFI或移動網絡，將數據上傳到云服務器，通過WEB管理監測系統查看并分析數據。

便捷的設置

用戶可自由選擇采樣長度、采樣頻率及轉速，和傳感器的類型及靈敏度。

數據處理能力

根據原始數據計算出振動的幅度、峭度、峪度、倍頻等參數，對超限數據進行報警。

頻譜分析能力

帶有顯示的光標位置讀數可有效提升用戶的分析便利性。此外，它會自動地列表顯示的最高振動峰譜，便于快速識別指示特定的信號機器問題，例如失調、不平衡或軸承故障。

多種顯示方式，包括：柱狀圖、振動值表格、波形圖等。

多種優化的算法，有效的降噪能力，識別出潛在的故障隱患。

趨勢分析

趨勢分析功能可以快速設定時間區間以及自由選擇測點，多種特征指標，查看設備振動趨勢，評估設備運行狀態。

用戶不僅可以查看振幅的趨勢圖，也可查看以下參數的趨勢圖：峭度、峪度、倍頻等參數。

數據存儲容量取決于移動終端設備的存儲容量?？梢源鎯?chǔ)數萬個綜合振動信號、FFT頻譜和時間波形數據。

 無線傳感器結構圖

參數表：

一、概述

        VT-67便攜式振動測量?jī)x，外觀小巧，使用方便；可以測量三種振動參數,加速度，速度，位移，適用于機械設備（由軸系旋轉和結構問題引起的，如不平衡、軸不對中、松動）等問題的診斷及故障分析。用于發現軸承缺陷或齒輪嚙合問題引起的設備早期故障。是旋轉設備操作/維護人員的重要工具，VT-67 被廣泛用于機械制造、電力、化工等領域，是企業設備管理的好助手。

二、技術指標

三、訂購信息：

VT-63(外置)：傳感器外置式

VT-63(內置)：傳感器內置式
