一、概述
結構運態特性，是結構的固有特性，它與激振方法無關。隨著快速富里哀變換分析技術的日益成熟，瞬態激振測試方法得以迅速發展，錘擊法是常用的瞬態激勵法之一，與穩態方法比較，其優點是：
1、不需要昂貴的激振設備，避免了使用激振器帶來的附加阻尼、附加質量等不利影響。
2、此法簡便、迅速、靈，尤其在生產現場特別適用于中小型的小阻尼結構的動態特性測試。
二、主要技術指標
| 型號 | 測量范圍（N） | 固有頻率（kHz） | 靈敏度pC/N | 錘頭材質 | 錘重 | 柄長×錘高×錘直徑 |
| LC-1 | 5000 | ≥30 | 3 | 鋼、鋁、尼龍、氟四 | 0.4 | 240×120×?25 |
| LC-2 | 50k | ≥30 | 4 | 鋼、鋁、尼龍、氟四 | 1.1 | 340×140×?35 |

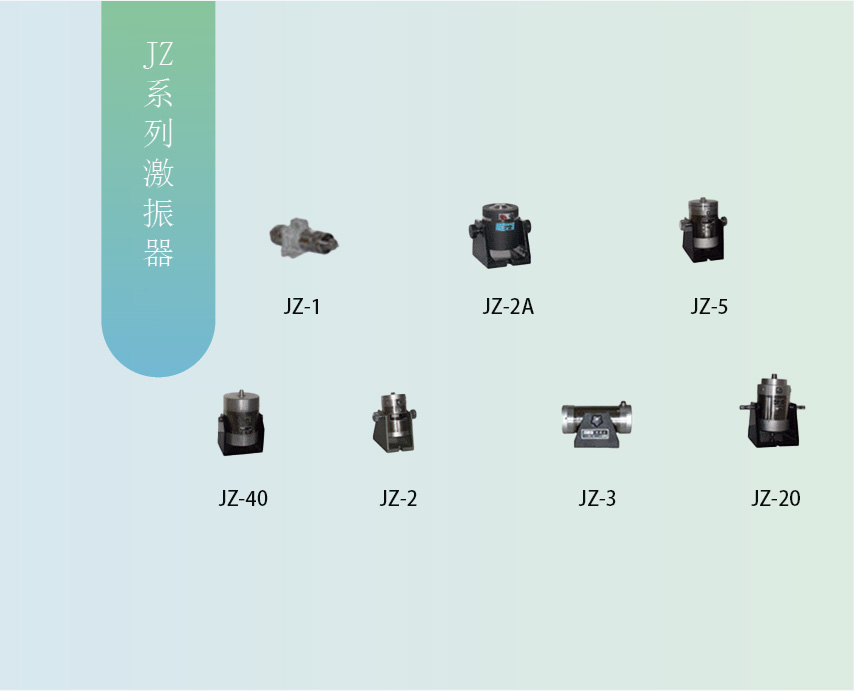

JZ系列激振器可用于機床、橋梁、水壩等模型激振試驗。通過模型試驗可以測得試驗對象的動剛度、阻尼系數、固有頻率等動態參數，從而為設計提供必要的依據。
| 型 號 | JZ-1 | JZ-2/2A | JZ-3 | JZ-5 | JZ-10 | JZ-20 | JZ-30 | JZ-40 | JZ-50 |
| 最大輸力（N） | 2 | 10 | 20 | 50 | 100 | 200 | 300 | 400 | 500 |
| 工作頻率（Hz） | 5～1000 | 5～4000 5-15000 | 5-3000 | 5～5000 | 5～5000 | 5～5000 | 5～5000 | 5-3000 | 5-3000 |
| 力常數（N/A） | 5 | 5/5.5 | 10 | 10 | 10 | 10 | 15 | 20 | 25 |
| 最大位移 | ±1.5 | ±2/±3 | ±2 | ±3 | ±3 | ±3 | ±3 | ±8 | ±5 |
| 空載最大加速度（m/s2） | 67 | 340 | 167 | 420 | 140 | 400 | 75 | 360 | 360 |
| 最大電流（A） | 0.5 | 2.5/2 | 2 | 5 | 10 | 20 | 20 | 20 | 20 |
| 尺 寸 | Φ50×160 | Φ75×150 Φ76×83 | Φ90×180 | Φ170×290 | Φ170×242 | Φ180×280 | Φ180×280 | Φ190×240 | Φ190×240 |
| 重量 | 0.8 | 2 | 3 | 18 | 32 | 35 | 40 | 45 | 45 |
| 可動部分質量 | 30 | 40 | 120 | 120 | 340 | 500 | 660 | 1100 | 1100 |
| 線圈電阻（Ω） | 10 | 2/2.5 | 5 | 0.9 | 0.6 | 0.6 | 0.6 | 0.75 | 0.7 |
